產品概述

我國6~66KV配電網大多采用中性點非有效接地方式，也就是小電流接地方式。其優點是短路電流小，保護裝置不需要立即動作跳閘，按電力系統安全運行規程的規定，發生單相接地故障后可繼續運行1至2小時，但此時系統非故障相對地電壓升高為線電壓，若不及時處理，極易發展成兩相短路使故障擴大，弧光接地還會引起全系統過電壓。我國配電線路分支眾多，這是難以定位接地故障點的主要原因。發生接地故障的原因很多，其中絕緣弱點造成接地故障發生的頻率最高，絕緣弱點對地阻抗的大小不一，有些會達到20KΩ或更大；有些絕緣弱點對地阻抗是線性的（低壓時也能發生接地故障），另外一些則是非線性的（高壓時才能發生接地）。而絕緣弱點的表象也是多種多樣的，如絕緣子污閃、開裂等。

傳統的接地故障處理方法是逐次拉路選出故障線路，再用人工巡線目測法確定接地點位置。這樣的方法費事費力，與智能化電網的要求極不適應。配電網接地故障定位儀性能優越，能夠快速、準確的定位接地故障點。既能夠在接地故障發生時用于定位接地故障點，也能夠在線路檢修完成后，利用幾分鐘的時間，使用本設備對線路是否會發生接地故障進行預診斷。

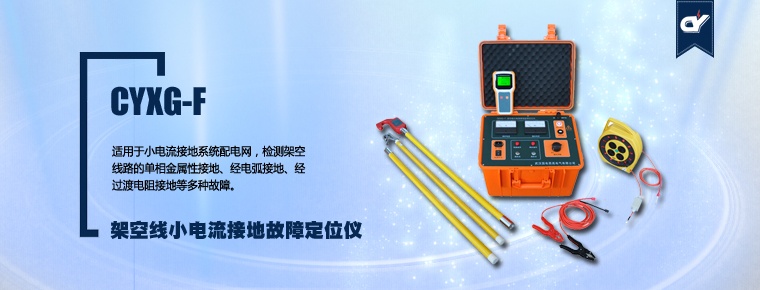

CYXG-F是適用于小電流接地系統架空線路，在線路發生單相接地故障而停運后，可對接地點進行精確定位的便攜設備，可進行多條線路的故障定位。整套設備由發射機、傳感器、接收機及附件組成。在故障線路停運后，由發射機向線路施加超低頻高壓信號使故障重現，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號，并通過無線方式向地面上的接收機傳輸數據，接收機顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段，再精確定點，從而快速確定故障位置。

關鍵字：架空線接地故障定位儀 架空線小電流接地故障定位儀  小電流接地故障定位儀  接地故障定位儀  配網線路接地故障定位儀  配電網接地故障定位儀

產品特點

• 適用范圍為66KV及以下配電網架空線路；
• 適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。
• 在線路停運后進行定位，特別適用于有電纜分支的故障線路。
• 一次掛線，將主機的高壓輸出掛接在故障相線路即可；
• 施加高壓信號使故障重現，電流信號穩定，易于檢測。
• 超低頻信號避免系統分布電容影響，能對高阻值故障進行定位。
• 發射機安全特性：高壓啟動閉鎖功能、輸出允許直接短路。
• 傳感器使用高靈敏度傳感器，開口設計，無需閉合，方便在線路上掛接。
• 傳感器和接收機無線通訊傳輸，安全可靠。
• 發射機可使用市電、發電機供電，傳感器和接收機干電池供電。
• 發射機體積小，重量輕；傳感器為體積重量最小化設計，方便沿線掛接；接收機為手持式設計。
• 接收機采用大屏幕液晶顯示器，顯示傳感器狀態、電流波形和電流值。

產品參數

• 定位精度：0.2米。
• 發射機輸出特性：
• 輸出頻率1Hz
• 開路電壓： 基波有效值0~2800V，
• （脈動直流，峰值8kV，相當于10kV線路的相電壓峰值）；
• 短路電流： 基波有效值0~35mA（脈動直流，峰值100mA）
• 傳感器與接收機的無線通訊距離：不小于30m。
• 發射機電源：AC 220V市電，可接發電機（輸出功率≥1500W）。
• 發射機功率：最高功率900W。
• 傳感器電源：3節7號堿性干電池。
• 接收機電源：5節5號堿性干電池。
• 體積（重量）：
• 發射機455×335×310mm（15kg）
• 傳感器180×100×35mm（0.45kg）
• 接收機205 ×100×35mm（0.45 kg）
• 使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
