產品概述

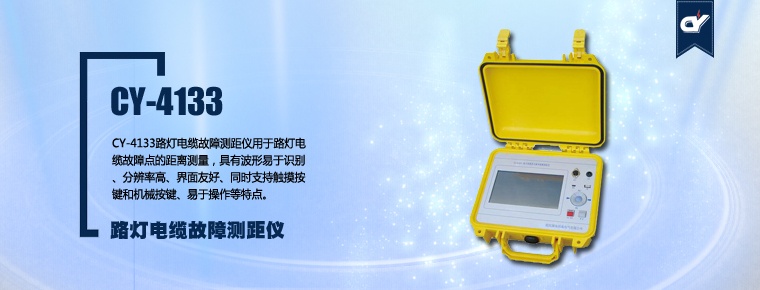

CY-4133路燈電纜故障測距儀用于路燈電纜故障點的距離測量，具有波形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等特點。
產品特點
多種測距方法：
-
低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。
-
脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，安全可靠。
-
多次脈沖法：世界上最先進的測距方法，是二次脈沖法的改進。波形明確易于識別，測距精度高。
200MHz實時采樣：
-
國內同類儀器最高采樣頻率，與國際最高水平接軌。
-
提供最高0.4m的測距分辨率，測量盲區小，對近端故障和短電纜特別有效。
-
觸摸操作和機械按鍵兩種操作方式
-
觸摸按鍵，操作更加靈活，具有手勢操作功能。
-
可以對光標進行拖拽，雙擊操作，定位更加簡單、方便。
-
兼容機械按鍵操作，五向按鍵，操作更加人性化。
-
LED大屏幕彩色液晶顯示，界面友好：
-
波形清晰，尤其在多次脈沖測試中，多個波形以不同顏色同時顯示，更易于識別。
-
7寸大屏幕液晶，160°可視角度，顯示內容豐富、直觀。
-
功能菜單簡單實用，功能強大。
畫中畫暫存顯示功能
-
界面顯示采用畫中畫方式，由一個主窗口和三個暫存窗口組成，可同時查看三個暫存波形，使波形比較功能更加簡單、直觀、方便。
嵌入式操作系統
-
設計采用嵌入式操作系統Microsoft Windows CE 6.0+ARM9的結構設計，穩定的軟件設計，更高的處理速度。
-
專用的軟件管理平臺，完成軟件升級、備份、還原等功能，使軟件維護更加方便。
標尺功能
-
可以設置1個起點，10個接點，1個故障，1個全長。（詳細操作見以后章節），直觀顯示電纜的基本情況，
-
屏幕同時顯示標尺和測試波形，使分析電纜波形更直觀、更易懂。
-
波形存儲、計算機聯機通訊：
-
可在機內存儲大量波形。使用U盤進行波形數據的導入導出。
-
可以和計算機（臺式機或筆記本機）連接，進行聯機通訊。
-
提供計算機后臺管理軟件，對U盤轉儲的數據或聯機數據進行數據管理。
電源管理：
-
儀器在2分鐘內沒有任何操作時，將減弱背光；10分種沒有操作，將自動關機，以減少電量消耗；當電池欠壓時，儀器也將自動關機，以保護電池。
-
內置聚合物鋰離子電池，配有專用鋰電池充電器，提供可靠的充電方式。
-
工作時間長：使用充滿電的聚合物鋰離子電池，儀器能連續工作5小時以上(電池老化后使用使用時間會縮短)。
-
堅固機殼，質輕便攜。
產品參數
-
工作模式：低壓脈沖、脈沖電流、多次脈沖。
-
信號增益調節范圍：70dB。
-
低壓脈沖發射電壓：30V。
-
最高分辨率：0.4m。
-
最大采樣頻率：200MHz實時采樣。
-
最大測距范圍：100km。
-
測距盲區：2m。
-
通訊接口：USB。
-
電源：聚合物鋰離子電池組，標稱電壓7.4V。
-
按鍵：采用丹麥進口按鍵，可靠性不小于1千萬次。
-
電池供電時間：使用充滿電的聚合物鋰離子電池，可以連續使用5小時以上(隨著電池的老化，連續使用時間會相應縮短)。
-
充電器：輸入AC220V，50Hz，充電電流2A，充電時間8小時。
-
體積：274×218×81mm
-
質量：3.5kg
使用條件：
-
溫度：-10℃～+40℃；
-
濕度：5％～90％RH（25℃）；
-
海拔：h<4500m。
-
注：CY-4133在低壓脈沖方式下可以獨立使用；在脈沖電流方式下需要選配CY-2131系列一體化直流高壓發生器配合使用；在多次脈沖方式下還須選配CY-4133S電纜測試多次脈沖耦合器配合；在測距完成后須選配使用CY-4132數字式多功能電纜故障定點儀進行精確定點。他們共同組成一套高性能的，能提供多種創新特性的電纜故障查找系統。
