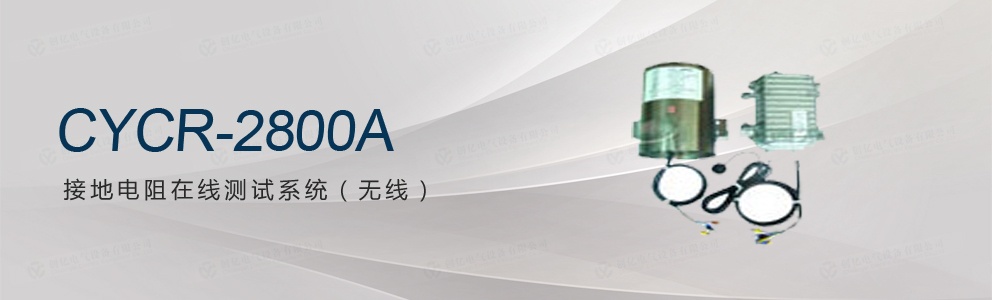

CYCR-2800A 接地電阻在線測試系統（無線）是我公司十多年致力于“接地電阻檢測技術研究”的又一高新技術產品，采用在線測試、非接觸測量、 地線穿心通過、無需自檢、實時檢測、遠程監控。內置傳感器與電路板，完全密封，具有防雨淋、防水、防塵功能，確保野外、礦井下、室內等長時間在線檢測的高穩定性、高可靠性。
CYCR-2800A 接地電阻在線測試系統（無線）適用于輸電線路桿塔接地；地下礦井設備接地；氣象防雷接地；石油化工接地；通訊接地；鐵路設施接地；建筑接地、電氣設備接地等等。
CYCR-2800A 為無線網絡型，由RS232、RS485總線、GPRS收發模塊、手機卡、主通訊器（集中器）、監控軟件、電腦等組成，適合遠程在線監測，距離不受限制。
| 功 能 | 回路接地電阻在線檢測、金屬回路聯結電阻在線檢測 |
| 電源接口 | 兩芯引線 （紅色---電源+；黑色---電源-） |
| 通訊接口 | RS485通訊，三芯引線（棕、藍色---信號+；綠、灰色---信號-；白、黃色---屏蔽地）電源-與屏蔽地 |
| 儀表電源 | 6VDC；Max:50mA |
| GPRS電源 | 9VDC/12VDC；Max:100mA |
| 電阻量程 | 0.01-100Ω |
| 分 辨 率 | 0.001Ω |
| 精 度 | ±2%rdg±3dgt（20℃±5℃，70%RH以下） |
| 通訊方式 | RS232+RS485總線通訊+GPRS通訊 |
| GPRS無線網絡點數 | 1～100個接地點；可擴展 |
| 通訊距離 | 距離不受限制 |
| 外形尺寸 | 約175mm×170mm×130mm |
| 地線穿孔尺寸 | Φ30mm，閉口式 |
| 安裝螺絲孔尺寸 | Φ11mm |
| 工作溫濕度 | -20℃-55℃；20％RH-90％RH |
| 換 檔 | 全自動換檔 |
| 地線干擾電流 | 應避免 |
| 外部磁場 | ＜40A/m |
| 外部電場 | ＜1V/m |
| 單次測量時間 | 約0.5秒 |
| 超量程指示 | OLΩ符號數據格式輸出 |
| 功 耗 | 工作最大電流小于50mA |
| 安 裝 | 地線穿心通過檢測儀中心孔 |
| 防護等級 | 電路板、傳感器完全密封；防雨淋、防塵功能。 |
| 供電方式 | 直接取電或太陽能電池板供電 |
基本配置
| 在線檢測儀 | 1臺 |
| GPRS接收模塊 | 1臺 |
| GPRS發送模塊 | 1臺 |
| 通訊器 | 1臺 |
| RS232通訊線 | 2條 |
| 手機卡 | 2個（自購） |
| 包裝箱 | 1套 |
| 用戶手冊、保修手冊、合格證 | 1套 |
| 太陽能電池板、蓄電池 | 1套（選購） |
采用在線測試、非接觸測量、地線穿心通過、無需自檢、實時檢測、遠程監控。內置傳感器與電路板，完全密封，具有防雨淋、防水、防塵功能，確保野外、礦井下、室內等長時間在線檢測的高穩定性、高可靠性。
本系統適用于輸電線路桿塔接地；地下礦井設備接地；氣象防雷接地；石油化工接地；通訊接地；鐵路設施接地；建筑接地、電氣設備接地等等。
本系統為有線網絡型，由RS232、RS485總線、主通訊器（集中器）、監控軟件、電腦等組成，適合于近距離或礦井下接地電阻檢測，約1500米內在線監測。
