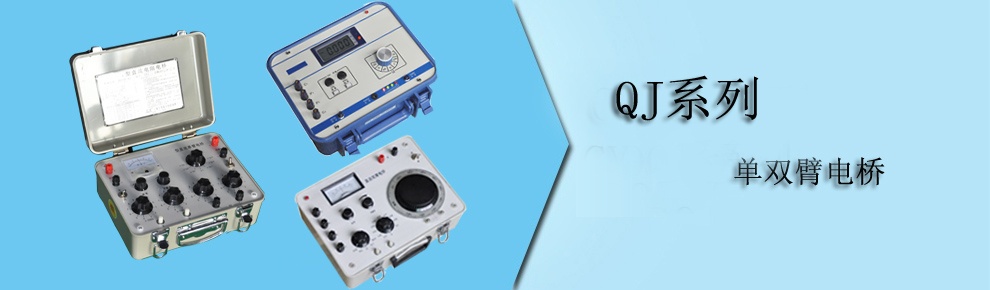

QJ-23A：具有內附檢流計和電池盒，整個測量機構裝在金屬外殼內,輕巧且便于攜帶,用于測量1Ω～11.11MΩ范圍內的直流電阻，適宜在實驗室及現場使用。
QJ-DQ-44：按照中華人民共和國國家標準GB3930—83《測量電阻用直流電橋》所規定的有關技術要求制造。全量程由五個量限和步進讀數盤及滑線讀數盤組成。能內附工作電源，并內附集成電路檢流計，故不需其它附件即可進行測量工作，適用于工礦企業、實驗室或車間現場及野外工地，對直流低值電阻作準確測量。具有體積小、測量迅速、使用和攜帶方便等優點。為了配合外接高靈敏度檢流計及大容量電源需要，電橋有外接檢流計接線端鈕和外接電源接線端鈕。內附檢流計抗震強度高，讀數清晰，靈敏度可以調節。集成電路放大器穩定性好，輸入阻抗高，使用電壓范圍寬（7V～9V），工作電流小，電池使用壽命長（1節6F22—9V電池，可連續不間斷工作10小時以上）。
QJ-57：內附晶體管檢流計和內附工作電源，具有五個十進制測量讀數盤，全量程由七個分量程組成。不需要任何附件即可進行測量，適合實驗室、車間生產線或野外工地，高精度測量直流中值和低值電阻，體積小巧、使用方便。主要用途有：
對金屬桿棒、板材或電纜、導線等電阻率的測定；
電流匯流排，金屬殼體焊接質量的測定；
對低阻標準器、大電流分流器、功率型電阻器等的校驗和調整；
開關、電器接觸電阻的測量；
電機、變壓器繞組的直流電阻測量和溫升試驗等。
QJ-83: 采用大規模集成電路4 1/2液晶顯示器，精密A/D轉換技術，采用攜帶式結構，內附電池供電，精度高，功耗低，測速快，操作簡便，適合于工礦企業作現場測試中高值電阻。
QJ-84B: 在原CY-DQ-84和CY-DQ-44的基礎上作了以下改進：1、采用LCD顯示以適應室外強光下使用；2、使用交、直流供電形式，以便野外或無市電的場合使用。
QJ-445A：是CY-DQ-44直流雙臂電橋的數字化產品，專供各種小電阻（例如導線電阻、焊縫電阻、繼電器接觸器的接觸電阻等）的精密測量，也可用來測量工礦企業的配電變壓器及中小型電機繞組的直流電阻。本產品采用大規模集成電路和4 1/2位液晶顯示器，便攜式結構設計，具有讀數直觀、清晰，測量速度快，體積小，便于攜帶等特點，較SQJ44有較大改進的是：內附標準電阻不論任何場合，均可方便地對產品進行校驗，以確認測量結果的可靠性。
QJ-S44：是CY44型直流雙臂電橋的數字化產品，專供各種直流小電阻的精密測量，完全可以取代0.1級、0.2級直流雙臂電橋，特別適合于工礦企業作現場測試低值電阻，本產品采用大規模集成電路和41/2位液晶顯示器，精密A/D轉換技術，采用便攜式結構，可交直流供電，精度高、功耗低、測速快，操作簡便。
使用環境
|
|
溫度參考值 |
溫度標稱使用范圍 |
濕度參考值 |
濕度標稱使用范圍 |
|
QJ-23A |
20±1.5℃ |
5～35℃ |
40%～60% |
25%～75% |
|
QJ-44 |
20±1.5℃ |
5～35℃ |
40%～60% |
25%～75% |
|
QJ-57 |
20±1.5℃ |
20±5℃ |
40%～60% |
25%～75% |
|
QJ-83 |
5～40℃ |
5～40℃ |
≤80％ |
25%～75% |
|
QJ-84B |
5~40℃ |
5～35℃ |
≤80% |
25%～75% |
|
QJ-445A |
20±1.5℃ |
5～35℃ |
≤80% |
25%～75% |
|
QJ-S44 |
20±1.5℃ |
5～35℃ |
≤80% |
25%～75% |
量程
|
量程倍率 |
有 效 量 程 |
等級指數 （%） |
電源 電壓 |
基準值RN （Ω） |
|
×0.001 |
1Ω—11.11Ω |
0.5 |
3V |
10 |
|
×0.01 |
10Ω—111.1Ω |
0.2 |
102 |
|
|
×0.1 |
100Ω—1111Ω |
0.1 |
103 |
|
|
×1 |
1KΩ—11.11KΩ |
6V |
104 |
|
|
×10 |
10KΩ—111.1KΩ |
105 |
||
|
×100 |
100KΩ—1111KΩ |
0.2 |
15V |
106 |
|
×1000 |
1MΩ—11.11MΩ |
0.5 |
107 |
準確度等級：0.1級
總有效量程：1Ω～11110000Ω
允許誤差極限為：
RN
Elim=±a%（—— +X）
10
式中：a——等級指數
X——標度盤示值，Ω
RN——基準值，Ω
內附檢流計具有足夠的靈敏度，在各量限內，當讀數盤變化a%，檢流計指計偏離零位不小于1mm，如要提高測量精度可外接檢流計。
電橋的工作電源為3V、6V、15V三檔（內附工作電源為1.5V[R20]1號電池二節串聯），測量時可根據表一規定選擇工作電源。內附集成電路檢流計工作電源為9V（6F22迭層電池一節）。
儀器外形尺寸：230mm×200mm×120mm
儀器重量：<3kg
|
量程因素 |
有效量程 （Ω） |
等級指數 （%） |
基準值RN （Ω） |
|
×100 |
1～11 |
0.2 |
10 |
|
×10 |
0.1～1.1 |
0.2 |
1 |
|
×1 |
0.01～0.11 |
0.2 |
0.1 |
|
×0.1 |
0.001～0.011 |
0.5 |
0.01 |
|
×0.01 |
0.0001～0.0011 |
1 |
0.001 |
準確度等級：0.2級
總有效量程：0.0001～11Ω（分五個量程）
在參考的溫度和參考相對濕度的條件下，電橋各量限的允許誤差極限為：
RN
Elim=±C % —— +X）
10
式中：Elim——允許極限誤差，Ω
C——等級指數
X——標度盤示值，Ω
RN——基準值，Ω
相對濕度在參考條件下，溫度超過參考溫度范圍，
但在標稱使用范圍之內，由于溫度變化引起的附加誤差不應超過相應一個等級指數值。
溫度在參考條件下，濕度超過參考相對濕度范圍，但在標稱使用相對濕度范圍之內，由于濕度變化引起的附加誤差不應超過相應一個等級指數值的20%。
內附集成電路檢流計，靈敏度可以調節。在測量0.01～11Ω范圍內，在規定的電壓下，當被測量電阻變化允許一個極限誤差時，指零儀的偏轉大于等于一個分格，就能滿足測量準確度的要求。靈敏度不能過高，否則電橋不易平衡，使測量時間過長。
電橋的工作電源為1.5V～2V（內附電源1.5V[R20]一號電池5節并聯），集成電路檢流計工作電源為6F22—9V（1節）
儀器外形尺寸：320mm×260mm×160mm
儀器重量：<5kg
|
倍率(RS) |
有效量程（Ω） |
等級指數(%) |
基準值（RN） |
|
×1000 |
1000～1111.1 |
0.05 |
1000 |
|
×100 |
100～111.1 |
0.05 |
100 |
|
×10 |
10～11.111 |
0.05 |
10 |
|
×1 |
1～1.1111 |
0.05 |
1 |
|
×0.1 |
0.1～0.11111 |
0.05 |
0.1 |
|
×0.01 |
0.01～0.011111 |
0.2 |
0.01 |
|
×0.001 |
0.001～0.0011111 |
2 |
0.001 |
準確度等級：0.05級
總有效量程：0.0001Ω～1111.1Ω
最高分辨力：0.01μΩ
允許誤差極限為：
Elim＝±a%（ X/RN + X）
式中：a— 等級指數
X—標度盤示值（Ω）
RN—基準值（Ω）
內附檢流計具有足夠的靈敏度，在各量程內（0.01～1111.1Ω），當讀數盤變化0.05%，檢流計指針偏格不小于1分格，其它量程靈敏度達不到時，可外接檢流計。
電橋的工作電源為1.5V~2V（內附工作電源為1.5V ,1＃電池5節并聯），內附檢流計工作電源為9V疊層電池。
儀器外形尺寸：320×260×160mm
儀器重量：<5kg
|
量 程 |
有效測量范圍 |
分辨力 |
基 本 誤 差 |
|
20Ω |
1---19.999Ω |
0.001Ω |
±(0.1％讀數＋0.05％滿度) |
|
200Ω |
20---199.99Ω |
0.01Ω |
±(0.05％讀數＋0.02％滿度) |
|
2KΩ |
0.2---1.9999KΩ |
0.1Ω |
±(0.05％讀數＋0.02％滿度) |
|
20KΩ |
2---19.999KΩ |
1Ω |
±(0.05％讀數＋0.02％滿度) |
|
200KΩ |
20---199.99KΩ |
10Ω |
±(0.05％讀數＋0.02％滿度) |
|
2MΩ |
0.2---1.9999MΩ |
100Ω |
±(0.1％讀數＋0.02％滿度) |
|
20MΩ |
2---19.999MΩ |
1000Ω |
±(0.10％讀數＋0.04％滿度) |
電 源：由6節1#電池，組成4.5V電壓供電
電池欠壓指示：電池電壓小于等于3.6V，即每節電池電壓小于1.2V，
面板指示燈亮
過量程指示： 過量程時顯示 “0000”并閃爍
測量速度： 每秒2～3次
使用環境： 環境溫度：5～40℃ 相對濕度：≤80％
外形尺寸： 240（寬）×320（長）×160（高）mm
重 量： 約3.5Kg
|
量 程 |
測量范圍 |
分 辨 力 |
基準誤差極限 |
|
20mΩ |
0~19.999mΩ |
1μΩ |
±（0.4％讀數＋0.1％滿度） |
|
200mΩ |
0~199.99mΩ |
10μΩ |
±（0.1％讀數＋0.05％滿度） |
|
2Ω |
0~1.9999Ω |
100μΩ |
±（0.05％讀數＋0.02％滿度） |
|
20Ω |
0~19.999Ω |
1mΩ |
±（0.05％讀數＋0.02％滿度） |
|
200Ω |
0~199.99Ω |
10mΩ |
±（0.05％讀數＋0.02滿度） |
|
2KΩ |
0~1.9999KΩ |
100mΩ |
±（0.05％讀數＋0.02％滿度） |
|
20KΩ |
0~19.999KΩ |
1Ω |
±（0.05％讀數＋0.02％滿度） |
供電電源：AC 220V 或 6節1#電池。
外形尺寸：320*250*160mm 重 量：4.7Kg（不含電池）
|
量 程 |
測 量 范 圍 |
分辨力 |
基準誤差極限 |
|
2mΩ |
0.1μΩ～1.9999 mΩ |
0.1μΩ |
±(0.5%讀數+0.2%滿度) |
|
20mΩ |
1μΩ～19.999 mΩ |
1μΩ |
±(0.2%讀數+0.05%滿度) |
|
200mΩ |
10μΩ～199.99 mΩ |
10μΩ |
±(0.1%讀數+0.02%滿度) |
|
2Ω |
100μΩ～1.9999Ω |
100μΩ |
±(0.1%讀數+0.02%滿度) |
|
20Ω |
1 mΩ～19.999Ω |
1 mΩ |
±(0.1%讀數+0.02%滿度) |
|
200Ω |
10 mΩ～199.99Ω |
10 mΩ |
±(0.05%讀數+0.02%滿度) |
供電電源：市電AC220V，50Hz
外形尺寸：
240（深）×320（寬）×160（高）mm
重量：約4kg
|
量程 |
測量范圍 |
分辨力 |
基本誤差 |
|
2mΩ |
1μΩ-1.9999mΩ |
1μΩ |
±（0.5%讀數+0.2%滿度） |
|
20mΩ |
1μΩ-19.999mΩ |
1μΩ |
±（0.2%讀數+0.05滿度） |
|
200mΩ |
10μΩ-199.99mΩ |
10μΩ |
±（0.1%讀數+0.02%滿度） |
|
2Ω |
0.1mΩ-1.9999Ω |
0.1mΩ |
±（0.1%讀數+0.02%滿度） |
|
20Ω |
1mΩ-19.999Ω |
1mΩ |
±（0.1%讀數+0.02%滿度） |
過量程指示： 過量程時顯示0000并閃爍
供電電源：市電AC220V或電池（1號電池六節）
測量速度：每秒2~3次
外形尺寸： 240（深）×320（寬）×160（高）mm
重 量： 約4kg。
