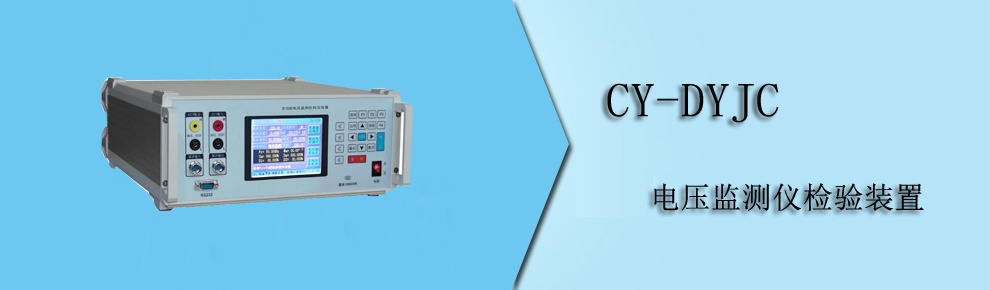

CY-DYJC 電壓監測儀檢驗裝置，是我公司參照電力行業標準DL500-92《電壓監測儀訂貨技術條件》而最新設計的。該產品應用多功能嵌入式系統，采用大規模可編程邏輯門列陣（FPGA），高速高精度D/A轉換器，通過直接數字合成（DDS）技術生成單相可調頻，調幅，調諧信號源，再經大功率精密運放將信號進行功率放大。該產品技術先進、性能可靠、功能齊全、觸摸屏操作、簡單方便。
1.可用于檢定電壓監測儀，檢定項目包括電壓基本誤差、時鐘基本誤差、報警電壓測定、諧波誤差、頻率影響、負載檢定、統計功能；
2.可在線測量交流電壓和電壓中的諧波含量以及電壓失真度；
3.設備內核由ARM+FPGA組成，中文彩色觸摸液晶顯示，菜單工作方式，使用簡單，操作方便；
4.設有RS-232和RS-485接口。可與PC機連接進行檢定和檔案管理；
5.可實現全自動檢驗，中間無須人工干預；
6.程控源可生成具有2～21次諧波的畸變波，諧波次數、幅度以及諧波對基波的相位均可程控；
7.輸出電壓為高精度電壓源，軟件校準；
8.采用集成功率放大器，具有完善的自我保護功能；
9.輸出電壓實現閉環控制，可保證低漂移和高穩定度；
10.體積重量 345×335×133mm3， 8kg
1、工頻交流電壓輸出：
量程 57.7V，100V，220V，380V 輸出容量 30VA；
調節范圍 0～125% 調節細度 5×10－5；
測量準確度 0.05% FS 或0.1% FS；
頻率調節范圍45～65HZ調節細度 0.001HZ調定值準確度 5×10－5；
波形失真度（輸出正弦波時） ≤0.3%；
輸出穩定度 ≤0.01% FS/1m；
諧波2～21次，幅度0～25%，各次諧波相位細度0.010·N（N為諧波次數）；
2、工頻交流電壓測量：
量程 57.7V，100V，220V，380V，自動切換；
準確度 0.05% FS 或0.1% FS；
諧波及失真度測量
諧波次數 21次；
諧波誤差 ±10% RD±0.1%（RD為諧波含量讀數）；
失真度誤差 ±10% RD±0.1%（RD為失真度含量讀數）；
3、時間間隔精度 0.2秒/24小時；
4、采樣周期 0.5秒/1次；
5、工作電源 單相220V±10%， 50HZ±5%；
6、使用環境 溫度200C±100C， 相對濕度≤85%RH；
