一、概述
CYPD-307M手持式局放巡檢儀是一種多功能的手持儀器，其基于暫態地電壓、超聲波、特高頻及高頻電流檢測方法，測試設備的局部放電情況； 可以提供可讀出的局部放電幅值、相位、波形、二維、三維以及錄屏等圖譜的存儲以及讀出功能等，評估電氣設備局部放電情況。 適用于電纜、GIS、開關柜及變壓器等電氣設備的局部放電檢測。
二、功能特點
(1) 暫態地電壓檢測功能使用暫態地電壓法檢測開關設備的內部放電活動；
(2) 超聲波檢測功能檢測主機內置非接觸式空聲傳感器，使用超聲波法檢測開關設備的放電活動； 超聲波常用于超聲波遠距離局放巡檢、超聲波氣體泄漏檢測、超聲波局放定位、開關柜的局放檢測。
(3) 特高頻檢測功能特高頻檢測下有兩種種模式，包括PRPS-PRPD檢測模式和時域模式。
(4) 高頻電流檢測功能高頻電流檢測下有包括HFCT幅值、HFCT周期圖譜、HFCTPRPS-PRPD檢測。數據查看與刪除功能用戶可以查看或刪除之前的檢測數據。
(5) （wifi版）信號同步功能儀器具備和電源同步功能，使各種圖譜檢測相位與現場工頻的頻率保持一致。
三、技術參數
1、主機
(1) 工作溫度：-25～55℃
(2) 工作濕度：0～90%
(3) 主機尺寸：約210×150×48mm
(4) 充電器：輸入：AC 220V/50Hz，輸出：DC 8.4V/3A
(5) 電池：內置可充電鋰電池，充滿后可連續使用8h
(6) 耳機接口：6.5毫米音頻接口
(7) 備注：電源內置式可充電鋰電池，電池電壓低或長時間內不按鍵操作時自動關機

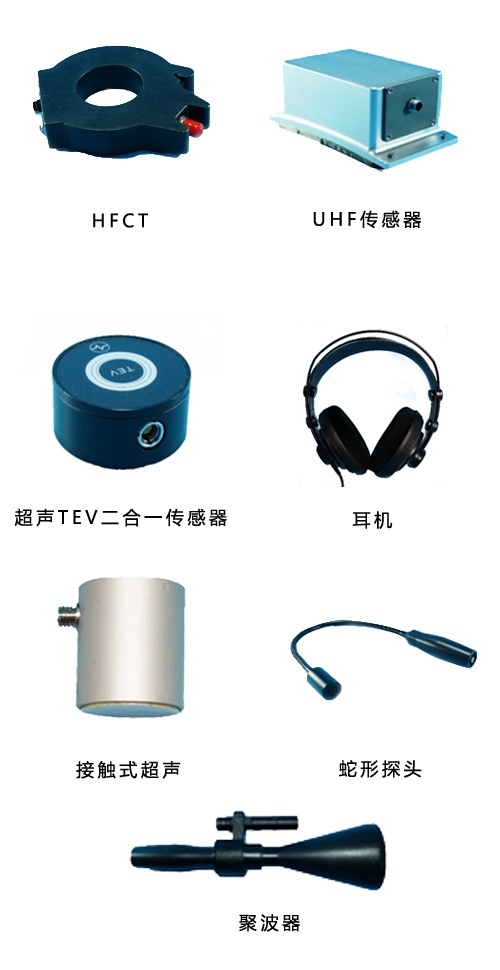

2、傳感器
(1) UHF：0.3～1.5GHz
(2) HFCT：0.5～50MHz
(3) 檢測頻帶：
① UHF：0.3～1.5GHz
② HFCT：0.5～50MHz
③ TEV：3～100MHz
④ 超聲：接觸式：20～300kHz
非接觸式：中心頻率40kHz
(4) 測試范圍：
① UHF：0～70dB
② HFCT：0～80dB
③ TEV：0～60dB
④ 超聲：-10～70dB
(5) 精度：1dB
(6) 誤差：±1dB
